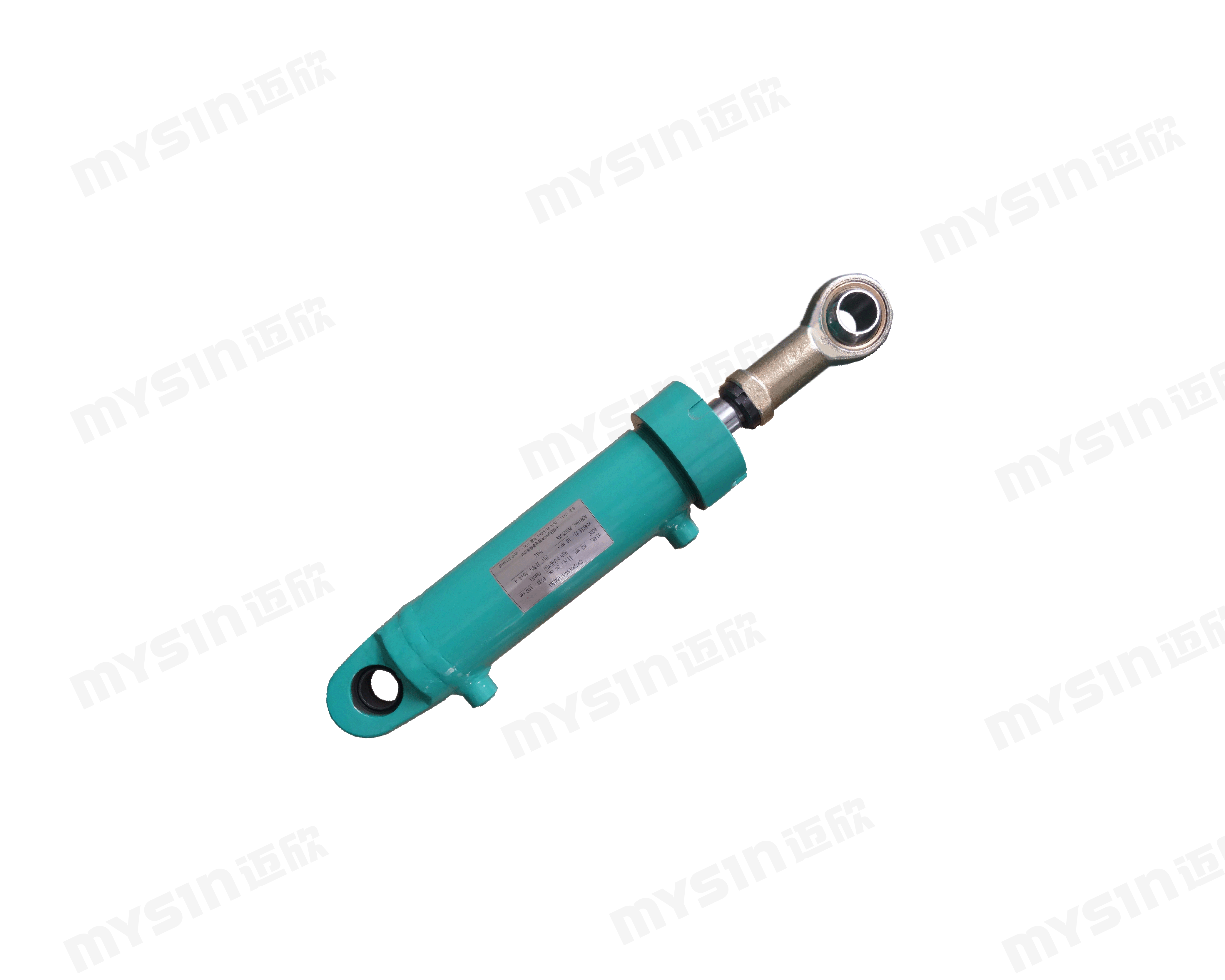

在軋鋼產線自動化控制系統中，糾偏系統作為保障軋制精度的關鍵模塊，其動態性能直接依賴于液壓油缸的精密設計。油缸缸徑作為核心參數，與流量、壓力、推力及響應速度構成復雜的多維耦合關系。本文將從理論推導、案例驗證及工程實踐出發，系統性解析缸徑設計的關鍵技術節點，并提出多維度優化策略。
一、缸徑與推力的非線性關聯機制
根據帕斯卡原理，液壓推力與缸徑呈平方關系：F = πd2P/4
式中，F(xiàn)為推力，d為缸徑，P為系統壓力。理論計算表明，當缸徑從125mm增至150mm時，推力可從95.5kN躍升至137.3kN（壓力12MPa），增幅達43.7%。然而，缸徑的過度增大將導致系統質量指數級上升，如某分體式鉆機案例中，缸徑超規格設計使安裝復雜度增加30%。因此，缸徑選擇應遵循負載匹配原則，即基于糾偏力需求（如軋輥偏移量Δ=±5mm時所需校正力F≥80kN）反推最小可行缸徑，避免設計冗余。
二、流量-速度動態平衡的數學表達
流量公式揭示了缸徑與運動速度的內在矛盾：v = Q/A
其中，v為活塞速度，Q為流量，A為無桿腔面積（A=πd2/4）。當流量恒定時，缸徑增大將導致速度線性下降。實測數據顯示，某抓斗起重機糾偏系統采用d=125mm油缸時，30L/min流量對應速度v=0.03m/s；若缸徑增大20%，速度將降至0.025m/s，響應滯后時間延長0.15秒。這要求在設計大缸徑系統時，必須同步升級伺服閥通徑（如從DG4V-3S-2A-M-U-H5-40至更大規格），以確保流量供給能力（如250L/min級需求）。
三、壓力-缸徑的能耗博弈模型
在恒定推力條件下，系統壓力與缸徑呈反比關系：P = F/(πd2/4)
當缸徑從125mm減至100mm時，所需壓力將從12MPa激增至18.75MPa，直接推高泵站能耗。高壓系統（P>21MPa）需采用特殊密封材料（如格萊圈+斯特封組合），但會增加摩擦損耗（實測泄漏量增加12%-15%）。動態響應方面，大缸徑導致油腔容積增加，壓力建立時間延長。實驗表明，d=150mm油缸的壓力穩定時間較d=125mm延長40%（從0.014秒增至0.02秒），這對高頻糾偏場景（如振動沉樁機，響應要求<0.2秒）構成顯著制約。
四、響應速度的綜合制約因素
油液填充延遲效應：
大缸徑系統的油腔容積顯著增加，如某連續墻抓斗油缸（d=150mm）容積達0.00168m3，在30L/min流量下，單次填充耗時約3.36秒。這要求在設計長行程糾偏系統時，必須引入流量補償機制（如蓄能器+恒壓泵組合），將流量波動控制在±5%以內。
等效質量慣性滯后：
缸徑增大導致活塞組件等效質量上升。仿真顯示，當缸徑從125mm增至150mm時，活塞當量質量從6kg增至10kg，系統階躍響應超調量增加15%，穩定時間延長30%。閉環控制策略（如PID+速度前饋）可有效抑制慣性滯后，但會增加控制復雜度（需增加壓力傳感器及高速采樣模塊）。
五、多目標優化策略與實施路徑
動態性能優先設計：
針對高頻糾偏場景（如冷連軋機，響應頻率>20Hz），推薦采用小缸徑+高壓方案。如某連續墻抓斗采用d=125mm油缸，配合12MPa系統壓力，實現響應時間0.014秒，糾偏精度±2°，相比大缸徑方案能耗降低28%。
流量-伺服閥匹配原則：
根據目標速度反推流量需求：Q = v·A
對于d=125mm油缸，若需v=0.03m/s，則流量需求Q=30L/min。高頻場景（如振動臺，頻率>50Hz）需配置蓄能器組（總?cè)莘e≥0.5L），將流量波動控制在±3%以內。
仿真驗證與冗余設計：
通過AMESim/Matlab聯合仿真，建立壓力-流量-位移耦合模型，預測不同缸徑下的動態響應曲線。推薦預留10%-20%推力裕度，如盾構推進系統采用d=200mm油缸時，設計推力應較理論值提高15%，以應對地質突變等極端工況。
結論
軋鋼產線糾偏系統液壓油缸缸徑設計需在推力-流量-壓力-響應速度四維空間中尋求最優解。設計流程應遵循：
基于負載譜分析確定最小缸徑；
通過流量-壓力匹配選擇伺服閥規格；
采用閉環控制補償動態滯后；
通過仿真驗證邊界條件。
實際工程中，高頻輕載場景（如帶鋼糾偏）宜采用d=80-125mm伺服油缸，而重載低速場景（如寬厚板軋機）需配置d≥150mm大缸徑系統，并匹配高響應比例閥組。這種分層次設計策略可在保證精度的同時，實現能耗與維護成本的雙重優化。
