旋轉油缸是一種能夠?qū)⒁簤耗苻D(zhuǎn)換為機械能，實現旋轉運動的液壓執行元件。以下是其詳細介紹：

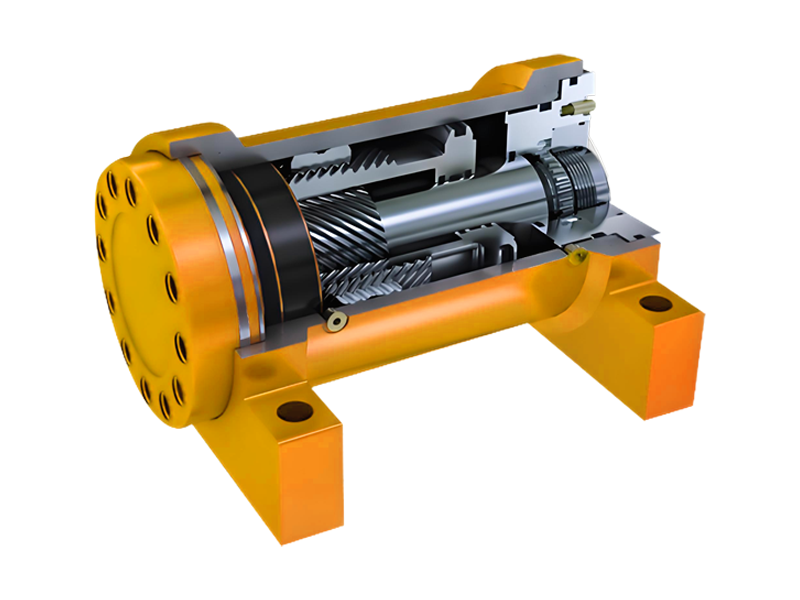

結構
l液壓缸體 ：作為旋轉油缸的外殼，內部形成密閉的液壓腔，為液壓油的流動和壓力傳遞提供空間，通常由高強度的金屬材料制成，如合金鋼或鑄鐵，以承受高壓液壓油的作用。
l活塞和活塞桿 ：活塞在液壓缸體內做直線運動，其表面經過精密加工和密封處理，確保與缸體之間的密封性，防止液壓油泄漏。活塞桿則連接活塞并與外部旋轉部件相連，將活塞的直線運動傳遞出去。
l螺旋齒輪系統 ：包括與活塞連接的斜齒輪以及油缸體內的斜齒約束結構等，通過多重螺旋齒輪將活塞的直線運動轉化為旋轉運動，是旋轉油缸實現旋轉功能的核心部件。
l密封元件 ：安裝在液壓缸體與活塞、活塞桿與其他部件的連接處等位置，防止液壓油從縫隙中泄漏，保證旋轉油缸的密封性能，常見的密封元件有 O 型圈、Y 形密封圈等。
l旋轉接頭 ：集成在油缸上，用于連接液壓油管，使液壓油能夠順利進入和排出旋轉油缸，同時避免因油缸旋轉而造成油管纏繞，保證油路的暢通。
工作原理
當液壓油從液壓泵進入旋轉油缸的某一液壓腔時，液壓油的壓力推動活塞做直線運動。與活塞相連的螺旋齒輪在油缸體的螺旋齒約束下，將活塞的直線運動轉化為旋轉運動，從而帶動外部負載進行旋轉。通過控制液壓油的流量和方向，可以調節旋轉油缸的旋轉速度和方向。
性能優勢
l高扭矩輸出 ：內部采用螺旋結構，在有限的空間里能集合非常高的扭矩，即使身材小，也可輸出強大動力，如最強大的 HKS 擺動缸可將 20 輛大眾 Golf 轎車從一邊轉到另一邊。
l控制精確 ：通過多重螺旋齒輪系統，能實現高精度的角度控制，回轉精度可達到 0.1°，可精確控制旋轉運動，滿足高精度作業需求。
l結構緊湊 ：外形尺寸小，內部結構設計緊湊，能夠在狹小的空間內安裝和使用，適用于各種對空間有限制的設備和場所。
l適應惡劣環境 ：缸內部被完好保護，可完全防塵、防污、防潮，結實密封良好的外殼能讓缸承受達 350 巴的工作壓力，可在地下及海平面 2300 米以下等惡劣條件下工作。
l運行平穩 ：旋轉運動平穩，無沖擊和振動，能提供穩定的動力輸出，延長設備使用壽命，提高工作質量和效率。
l靈活性與多樣性 ：每個系列尺寸通常有 4 種轉角，如 90°、180°、270° 和 360° 等，可滿足不同應用場景對旋轉角度的需求。
應用場景
l工業自動化領域 ：如自動化生產線上的物料搬運、裝配作業、加工制造等環節，可實現精準的定位和穩定的旋轉，提高生產效率和產品質量；在機器人技術中，為機器人的手臂、關節等部位提供旋轉動力，實現機器人的靈活運動和操作。
l工程機械領域 ：如挖掘機、裝載機、起重機、軋機、連鑄機等設備中，用于驅動工作部件的旋轉與定位，如挖掘機的斗桿、動臂和鏟斗的擺動，裝載機斗的翻轉和升降，起重機吊臂的旋轉和伸縮等。
l建筑與采礦機械領域 ：在建筑機械中用于調節、定位和驅動工作部件，如塔吊的旋轉、混凝土攪拌機的攪拌筒旋轉等；在采礦機械中，用于驅動破碎機的破碎錘或破碎板，調整采礦頭的角度和位置等。
l船舶與海洋工程領域 ：如船舶的起重、船舵調節、浮球閥控制等，其防腐蝕、耐高壓特性使其能適應海洋環境；在海洋鉆探、潛水器等復雜環境中，為設備提供必要的動力支持，確保設備在高壓和特殊環境下正常運轉。
l食品與制藥工業領域 ：由于其密封性能好，能滿足高清潔度要求，可用于藥品和食品加工設備，如攪拌裝置、輸送帶的驅動等，確保生產過程符合衛生標準。
l農業與林業機械領域 ：如播種機、收割機、噴霧機等農業機械中，用于驅動和調節工作部件，如播種機的種子分配器、收割機的割臺升降和旋轉、噴霧機的噴頭擺動等，還可應用于林業設備中的伐木頭旋轉、樹木修剪裝置的驅動等。
l能源與化工領域 ：在石油、天然氣開采設備中，用于驅動閥門的開閉、管道的旋轉連接等；在化工生產線上，用于控制閥門的開啟和關閉，調節物料的流量等，其防爆、耐腐蝕性能適應化工環境的要求。
